风电场快速调频调压系统

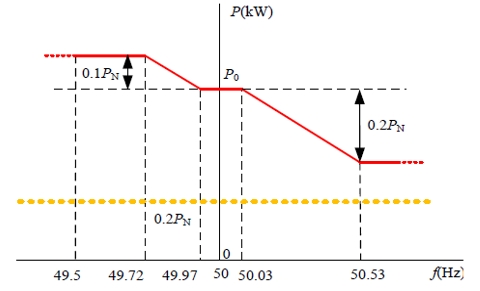

通过在风电场继保室内加装独立控制装置来完成有功-频率下垂特性控制，使其在并网点具备参与电网频率快速调整能力。 当系统频率偏差大于死区范围（±0.05Hz），且风电场有功出力大于20%Pn时，风电场应具备参与电网一次调频能力， 并且风电场一次调频有功-频率下垂特性通过设定频率与有功功率折线函数实现。

产品功能

1. 一次调频

电网频率超出合格范围，快速控制风机有功，使频率稳定在合格范围内

2. 惯量响应

电网频率持续变化并超出合格范围，快速控制风机有功，使频率稳定在合格范围内

3. 快速调压

电网电压超出合格范围，快速控制风机无功，使电压稳定在合格范围内

特点

1. 同时支持多种风电机组类型

2. 全场各种机组统一控制，避免机群间步调不一致

3. 与AGC整合为一个系统，调频模式和有功控制模式间快速切换

4. 动态调整各个机组出力，优化通讯速度与机组有功控制幅度

5. 支持分布式系统来提高控制指令下发效率

6. 机组有功控制误差自动统计并执行校正策略

指标

滞后时间小于：800 ms

响应时间小于：12 s

调节时间小于：15 s

调差率：2 %

控制周期小于：500 ms

调通讯周期小于：50 ms
